Fixation pour potences murales
Quelle est la fixation de pont adaptée à mon application ?
Nous vous présentons ici les nombreuses possibilités pour un montage mural :
| Sur quoi faut-il fixer ? | Quels types de pont sont-ils possibles ? | Quelles sont les capacités et les charges possibles ? | Quelles sont les conditions à remplir par le client ? | Fixation |
| Pilier en acier | toutes | toutes les capacités et charges |
Vérifier l'adéquation des piliers | avec raccord à visser |
| Pilier en acier / en béton armé | toutes | jusqu'à 500 kg toutes les charges ; de 500 à 3200 kg selon la charge |
Vérifier l'adéquation des piliers | avec console à ceinturage |
| Pilier en béton armé |
VW 50 LW 36-235 LWX 36-200 |
toutes les capacités et charges et portées dans ces taille |
Vérifier l'adéquation des piliers |
avec console d’appui trilatérale |
| Plaques d'acier sur un pilier en acier, un pilier en béton ou un mur en béton |
toutes | toutes les capacités et charges |
Vérifier l'adéquation de la sous-construction | avec plaques à souder |
| Mur en béton armé | toutes | toutes les capacités et charges |
Vérifier l'adéquation de la sous-construction | avec vis sans tête et contre-plaques |
Vous êtes intéressé par une potence murale avec montage mural? N'hésitez pas à nous demander une offre!

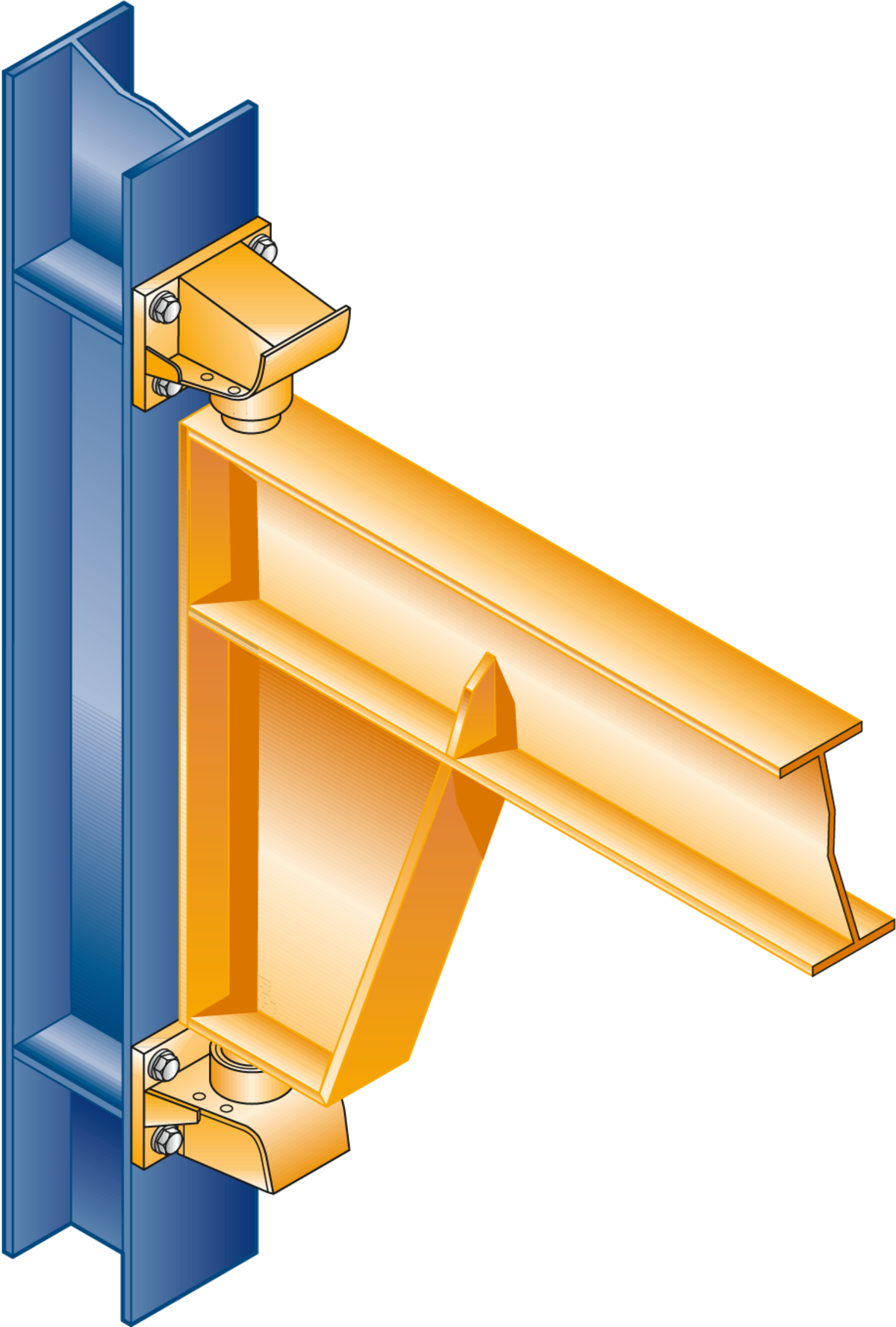

Fixation à des piliers en acier avec des vis
Vous avez un pilier en acier suffisamment dimensionné sur lequel une potence murale doit être fixée ?
Toutes les potences murales ABUS peuvent être fixées directement à l'aide de vis, si la surface de raccordement a une largeur d'au moins 300 mm. Pour les types LW et LWX, cela se fait via la console murale, pour le type VW en vissant directement les deux paliers muraux.
La console murale ou les paliers muraux font partie de la livraison standard. En outre, en cas de montage par ABUS, nous assurons également l'assemblage par vis nécessaire.

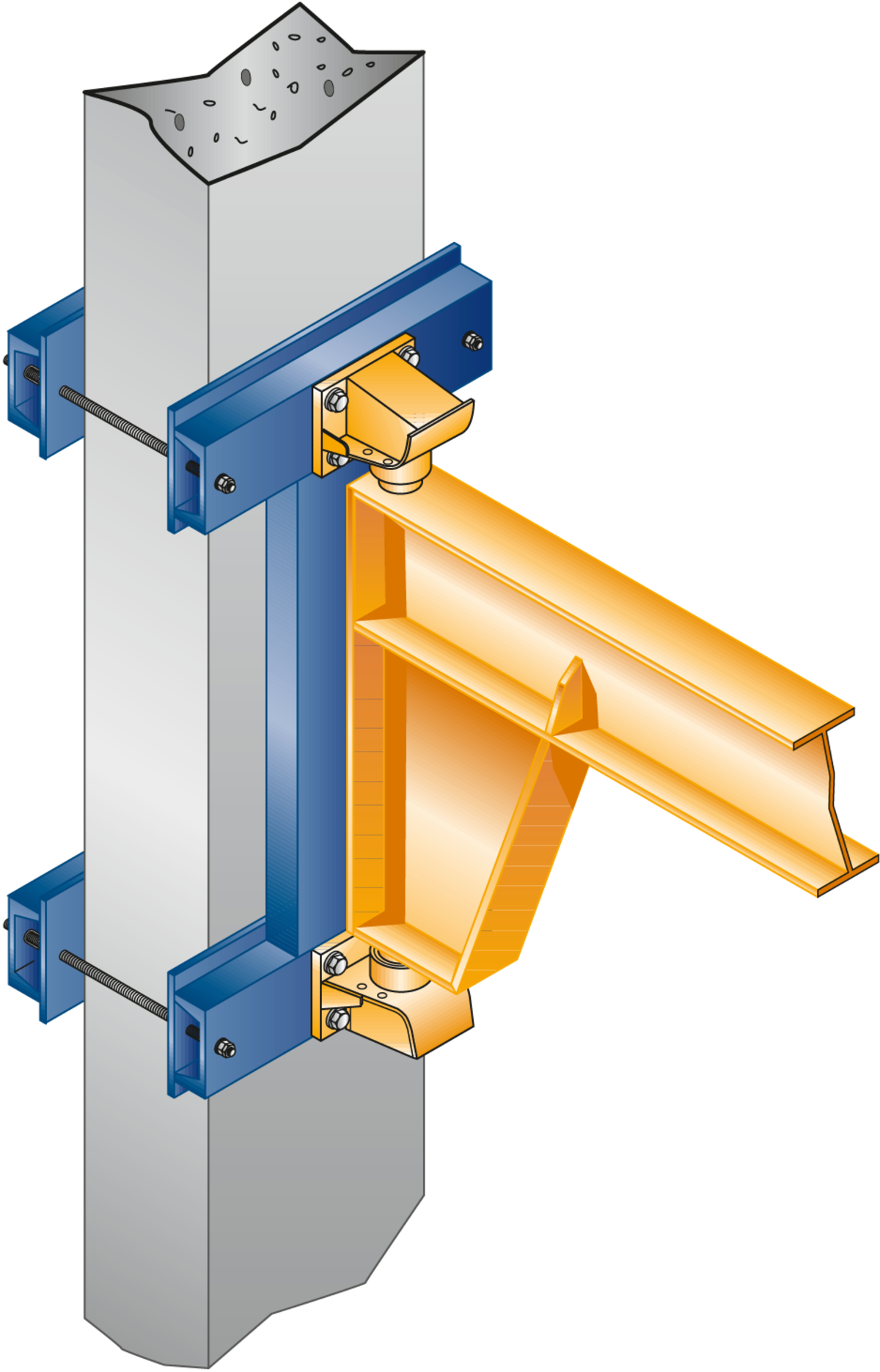

Fixation à des piliers en acier ou en béton armé via une console à ceinturage
Dans votre bâtiment, vous disposez de piliers en béton armé statiquement adaptés à l'utilisation d'un pont ?
La console à ceinturage permet d'utiliser des piliers en béton armé carrés et rectangulaires pour la fixation. Ils doivent pouvoir être entourés librement de tous les côtés et avoir une largeur minimale de 300 mm. Afin de maintenir la fixation de manière sûre sur le pilier à la hauteur souhaitée, la force de serrage nécessaire est appliquée via les vis sans tête.
La console à ceinturage adaptée aux dimensions de vos piliers et le matériel de fixation nécessaire font partie de la livraison.

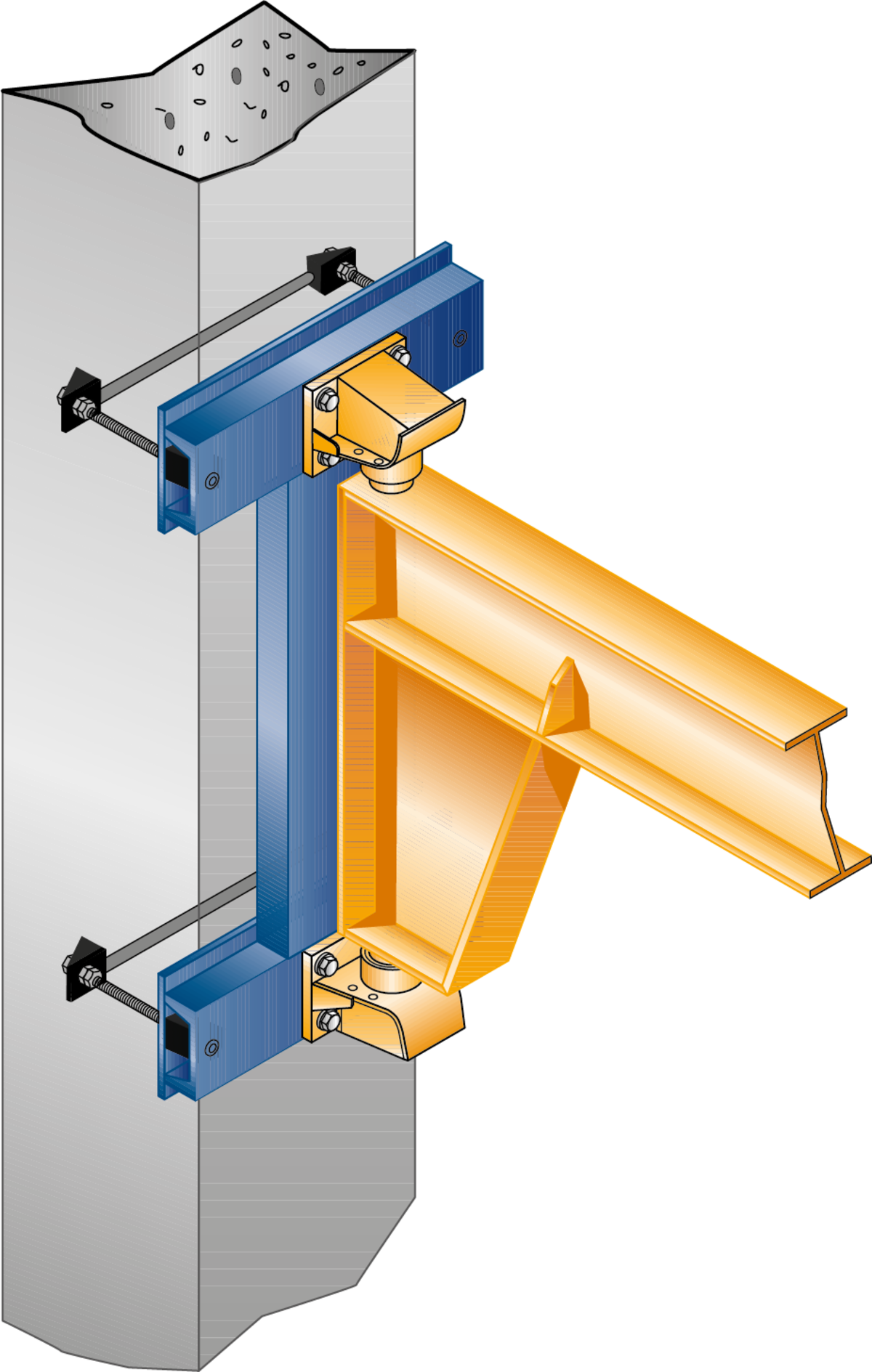

Fixation aux poteaux en béton armé via une console d'appui trilatérale
Dans votre bâtiment, vous avez des poteaux en béton armé qui conviennent sur le plan statique, mais qui ne peuvent pas être inclus à l'arrière ?
Une console d’appui trilatérale permet également de fixer des potences murales, pour une largeur de pilier de 300 à 600 mm. Pour cela, le pilier du bâtiment doit être percé horizontalement à deux emplacements au moyen de carottages. Des butées de rotation sur la console limitent la rotation à 180°.
Lorsque le montage est réalisé par ABUS, nos monteurs effectuent également les travaux de carottage jusqu'à une largeur de pilier de 400 mm.
La console d'appui adaptée aux dimensions de vos appuis, matériel de fixation nécessaire inclus, fait partie de la livraison.

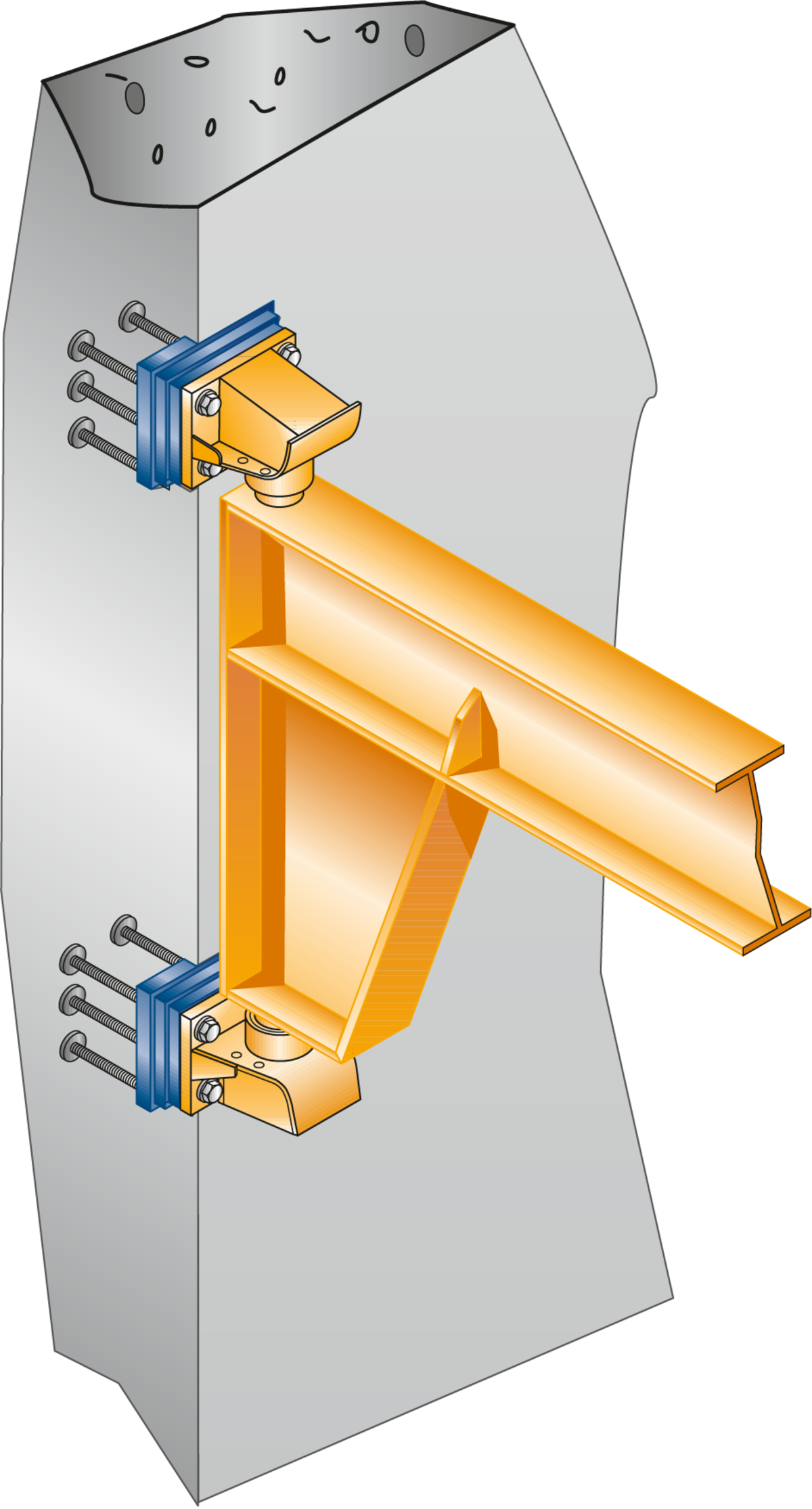

Fixation aux murs en béton armé ou aux piliers en béton armé au moyen de plaques à souder
Vous avez un mur en béton armé ou un pilier en béton armé dans lequel sont coulées des plaques d'acier avec ancrage arrière ?
Avec les plaques à souder d'ABUS, vous avez la possibilité d'installer des potences murales sur vos plaques de montage préparées. La condition préalable est que les plaques soient exactement au même niveau entre elles et qu'elles offrent une surface de raccordement verticale. Les plaques à souder sont soudées à la sous-construction et la console murale ou les paliers muraux du pont sont vissés dessus.
ABUS fournit les plaques à souder avec les vis de fixation nécessaires.
Fixation à des piliers en acier à l'aide de plaques à souder
Une autre possibilité consiste à souder les plaques à souder directement sur des piliers en acier ou des structures porteuses en acier, si celles-ci ne doivent pas être percées ou s'il n'y a pas de possibilité de ceinturage.

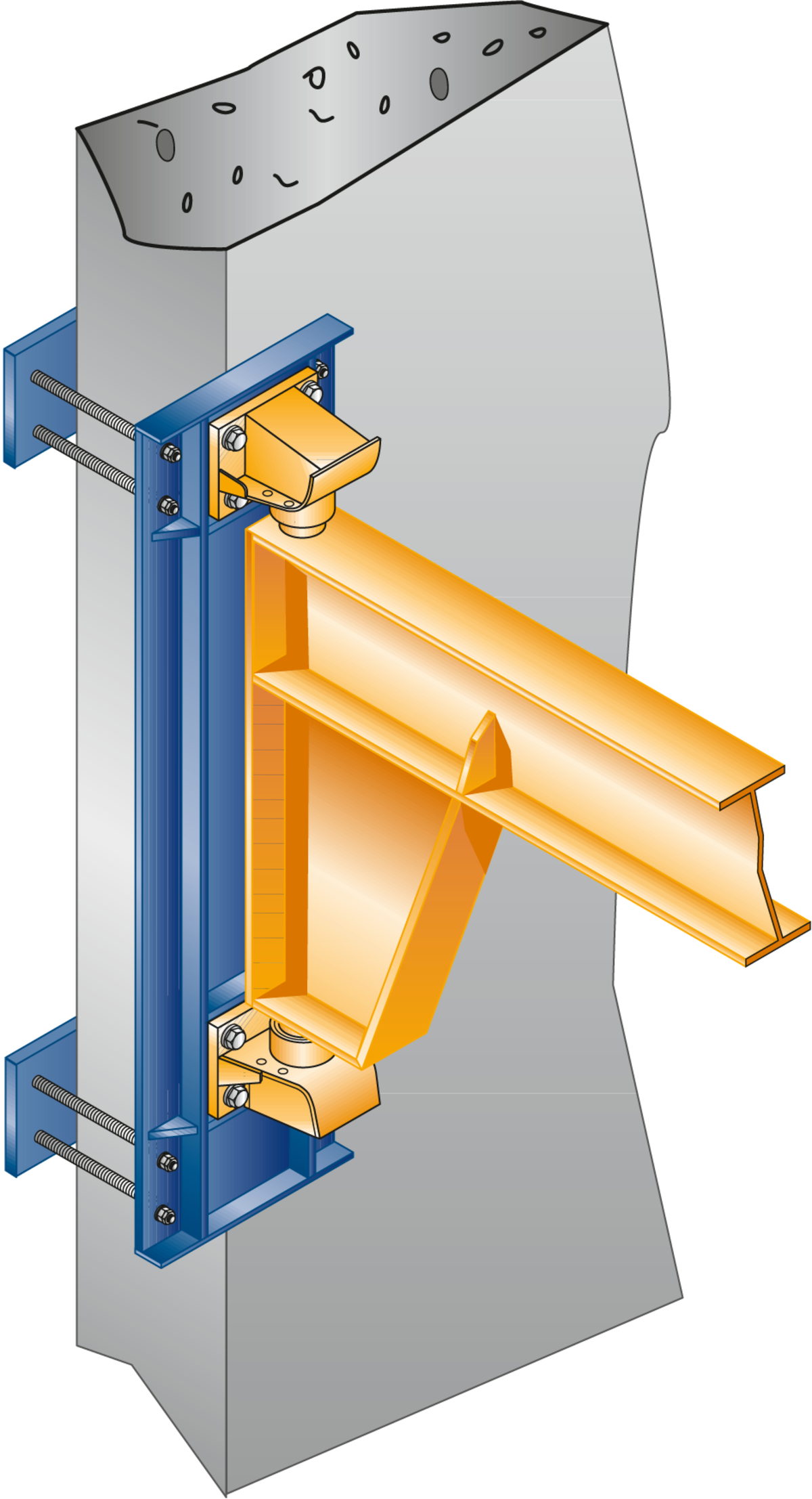

Fixation aux murs en béton armé au moyen de consoles murales et d'ancrages boulonnés
Votre bâtiment dispose de murs en béton armé suffisamment résistants ?
Avec nos potences pivotantes murales de type LW et LWX, la console murale fait partie de la livraison de série. Pour les potences pivotantes murales de type VW, la console murale est nécessaire en plus des supports muraux. Le mur en béton est percé et la console murale est fixée directement au mur en béton à l'aide de tirants et de contre-plaques.
Nous pouvons vous fournir sur demande les tiges filetées adaptées à l'épaisseur de mur requise, y compris les contre-plaques et le matériel de fixation. Si nous effectuons le montage, celui-ci est inclus dans la livraison.
